Мы переделали «Радиотехнику-101» в усилитель U101-R50 с обновлённой электроникой и новой передней панелью. Встроили DVD-привод, заменили штатную индикацию LED-дисплеем уровня громкости, реализовали переключение входов и добавили спереди микрофонный вход. Проект завершён: усилитель собран.
Что изменилось в усилителе
Переднюю панель переработали под новые функции. Органы управления, индикацию и дополнительные разъёмы объединили в одном устройстве.
DVD-привод
Встроили привод в корпус и вывели его лоток на переднюю панель.
LED-дисплей
Вместо штатного индикатора установили LED-дисплей, который показывает уровень громкости.
Выбор входа
Реализовали переключение между входами усилителя для выбора источника сигнала.
Микрофонный вход
Добавили разъём для микрофона спереди — подключение доступно без обращения к задней панели.
Звуковой тракт
Обновили предварительный и оконечный усилители, цепи питания и защиту акустики.
11 печатных плат
Разработали комплект из одиннадцати печатных плат для аналоговых, силовых и управляющих узлов усилителя.
Управление
Реализовали выбор входов, режим Direct, отключение звука, индикацию и управление защитой.
Сборка
Собрали электронику в корпусе: разместили платы на трёх уровнях, проложили жгуты и подключили органы управления.
Обновлённый оконечный усилитель
В основе оконечного каскада — TDA7294V. Для проекта разработали плату AMP50 с входной развязкой, обратной связью и выходным узлом. На иллюстрации — фрагмент электрической схемы одного канала.
Вместе с оконечными каскадами в усилителе работают предварительный усилитель, селектор входов, узлы питания и релейная защита акустики.
Платы собственной разработки

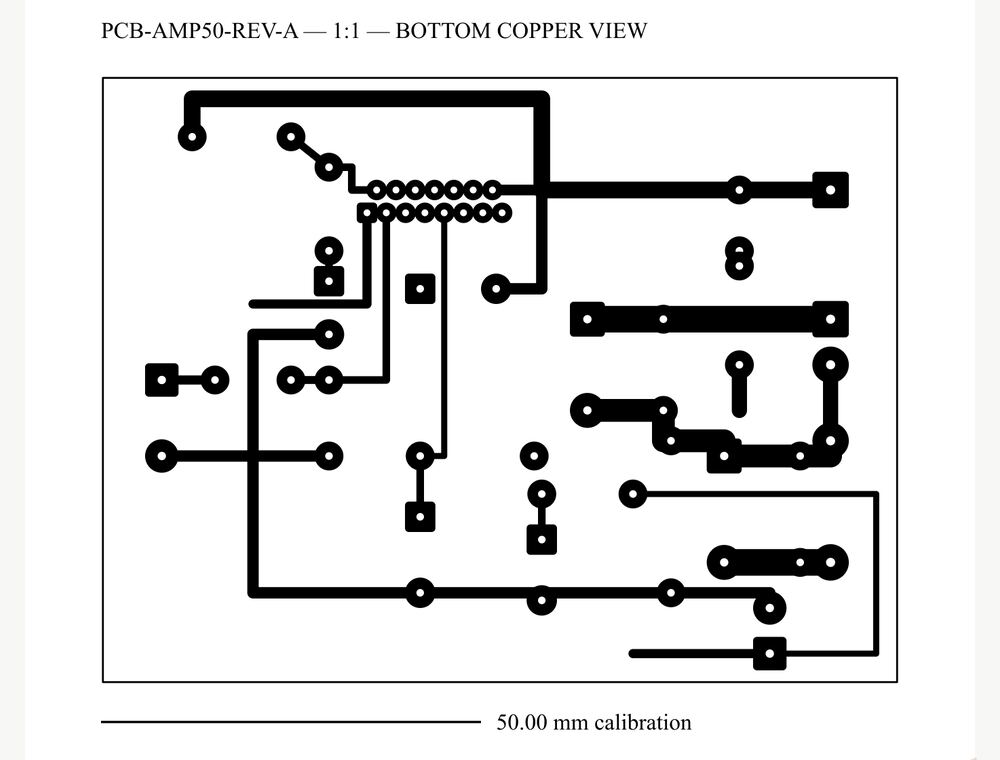

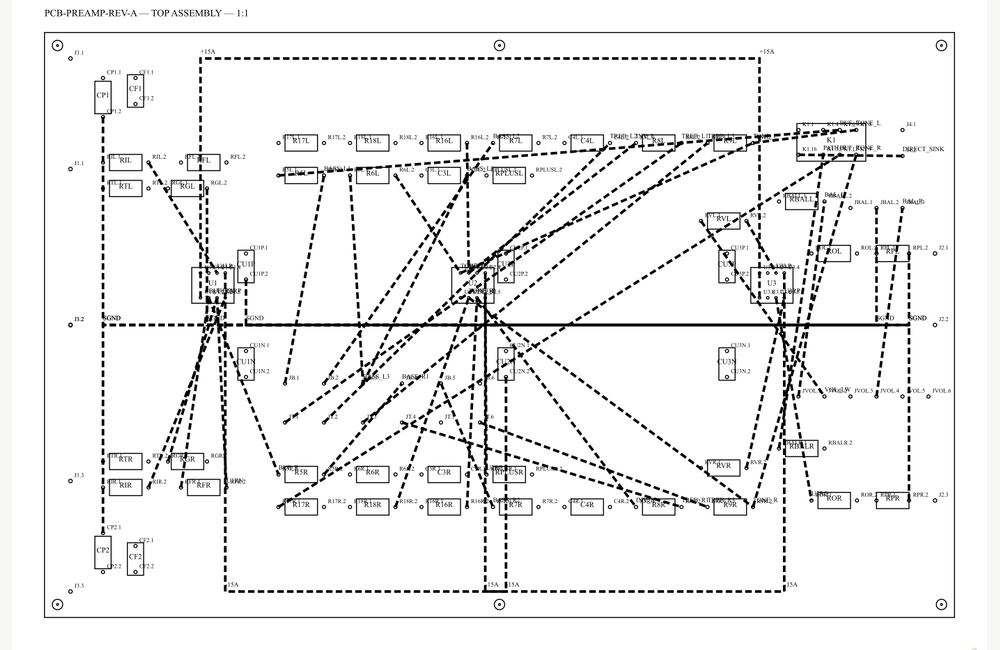

Электронику разделили на отдельные функциональные модули. Здесь показаны два фрагмента документации проекта: медный слой оконечного усилителя AMP50 и монтажный чертёж стереопредусилителя PREAMP.
PCB-AMP50 Rev.A
Плата одного канала оконечного усилителя на TDA7294V.
PCB-PREAMP Rev.A
Стереопредусилитель с регулировкой тембра, баланса и громкости, а также режимом Direct.
Как разместили электронику

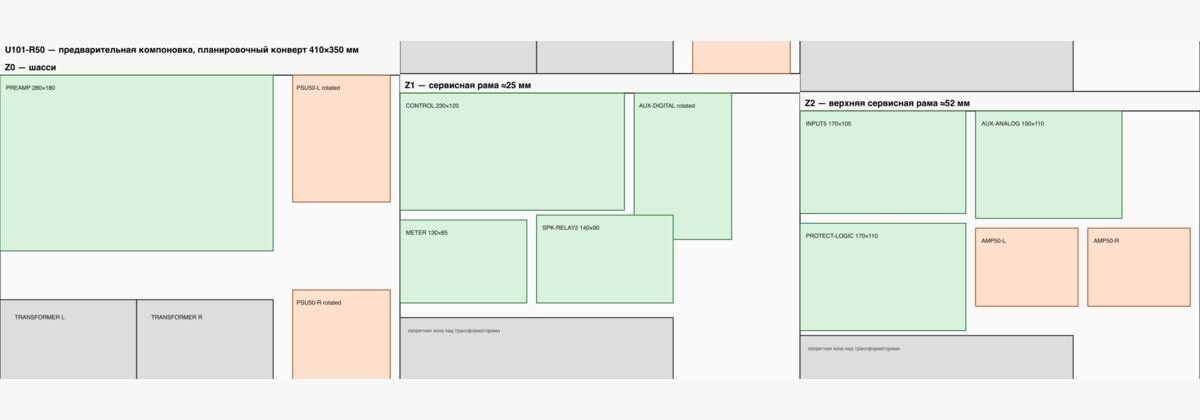

Для сборки использовали три уровня: основное шасси Z0 и две сервисные рамы Z1 и Z2. Разнесли силовые узлы, аналоговый тракт и управление, предусмотрели место для трансформаторов, радиаторов и соединительных жгутов.
Такая компоновка позволила разместить обновлённую электронику в корпусе и сохранить доступ к отдельным узлам для обслуживания.
Что сделали в рамках проекта
- переработали архитектуру усилителя и электрические схемы узлов;
- разработали одиннадцать печатных плат;
- подобрали компоненты и подготовили документацию;
- написали прошивку электронного управления;
- выполнили механическую компоновку и межблочные соединения;
- собрали модернизированный усилитель.
В одном проекте объединили схемотехнику, проектирование плат, программирование контроллера и сборку электроники.
Результат
Результат проекта — собранный модернизированный усилитель U101-R50 на базе «Радиотехники-101». В одном корпусе объединили обновлённый звуковой тракт, DVD-привод, LED-индикацию громкости, переключение входов и передний микрофонный вход. Разработка завершилась сборкой устройства.
